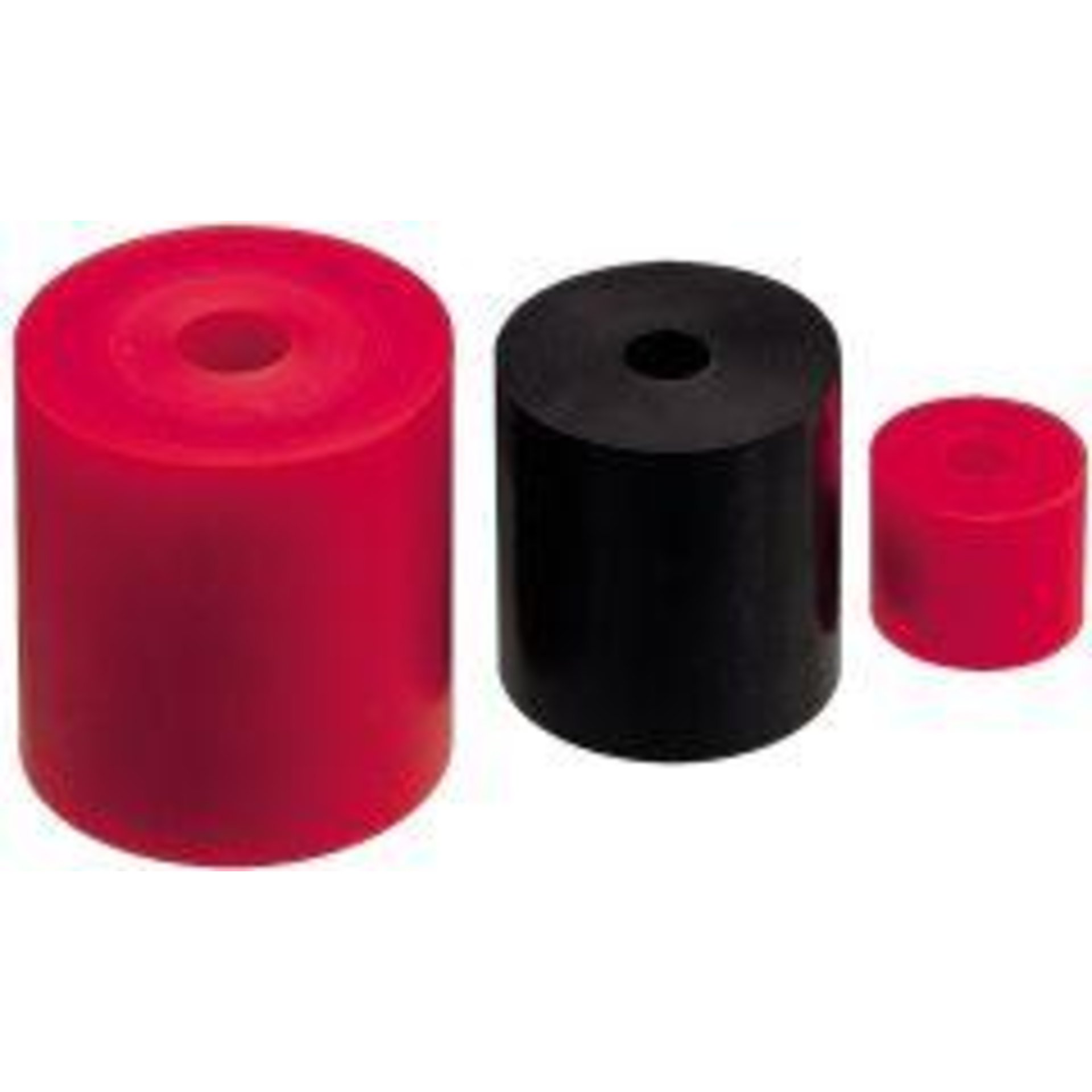

• Vorteile gegenüber Stahlfedern liegen in der Bruchsicherheit und Werkstoffdämpfung • Werkzeugbeschädigung durch ermüdete, gebrochene Stahlfedern ausgeschlossen • Bei fachgerechter Anwendung ist eine Lebensdauer größer 2 x 106 Lastwechsel problemlos möglich • Material: Chloropren-Kautschuk (CR), schwarz • Härte nach DIN 53 505: 70 Shore A • Zugfestigkeit nach DIN 53 504: ≥ 12 N/mm² • Reißdehnung nach DIN 53 504: ≥ 250 % • Weiterreißwiderstand nach DIN 53 507: 4 N/mm • Rückprall-Elastizität nach DIN 53 512: 30 % • Abrieb nach DIN 53 516: ≤ 150 mm³ • Druckverformungsrest nach DIN 53 517 (24 h/70 °C): ≤ 20 % • Rohdichte nach DIN 53 479: 1,37 g/cm³ • Federweg (s): 40 % • Setzneigung (Ss): 3–5 % • Vorspannung (Sv) Faktor ca.: 1,5 von Setzneigung • Vorgabewerte für Maximalbeanspruchung: ca. 10 % (Faktor 1,1) • Temperaturbeständigkeit: –20 °C bis +80 °C
• Vorteile gegenüber Stahlfedern liegen in der Bruchsicherheit und Werkstoffdämpfung • Werkzeugbeschädigung durch ermüdete, gebrochene Stahlfedern ausgeschlossen • Bei fachgerechter Anwendung ist eine Lebensdauer größer 2 x 106 Lastwechsel problemlos möglich • Temperaturbereich: –20 °C bis +80 °C • Aus vergüteter Polyurethan-Kautschuk (PUR), dynamisch hoch belastbar, rot • Vorgabewerte für Maximalbeanspruchung: ca. 30 % (Faktor 1,3) • Härte nach DIN 53 505: 92 Shore A • Zugfestigkeit nach DIN 53 504: ≤ 40 N/mm² • Reißdehnung nach DIN 53 504: ≥ 550 % • Weiterreißwiderstand nach DIN 53 507: ≤ 50 N/mm • Rückprall-Elastizität nach DIN 53 512: 43 % • Abrieb nach DIN 53 516: ≤ 40 mm³ • Druckverformungsrest nach DIN 53 517 (24 h/70 °C): ≤ 20 ≤ 30 % • Rohdichte nach DIN 53 479: 1,27 g/cm³ • Federweg (s): 30 % • Setzneigung (Ss): 5–8 % Hinweis: Diese Werte beziehen sich auf die Ursprungshöhe der Federn und gelten für hohe dynamische Beanspruchung in Abhängigkeit der Hubfrequenz. Zur Gewährleistung eines kraftschlüssigen Federeinsatzes bezüglich Setzneigung und Vorspannung kompensiert eine Kraftvorgabe den anfänglichen Kraftabfall. Der Einbau erfordert Freiräume bzw. Abstände zum Ausbauchen der Federn im Verhältnis der prozentualen Verformung. Zur Führung und Zentrierung werden Führungsbolzen (DIN 9385) eingesetzt; sie sind unerlässlich bei Federsäulen und schlanken Einzelfedern.

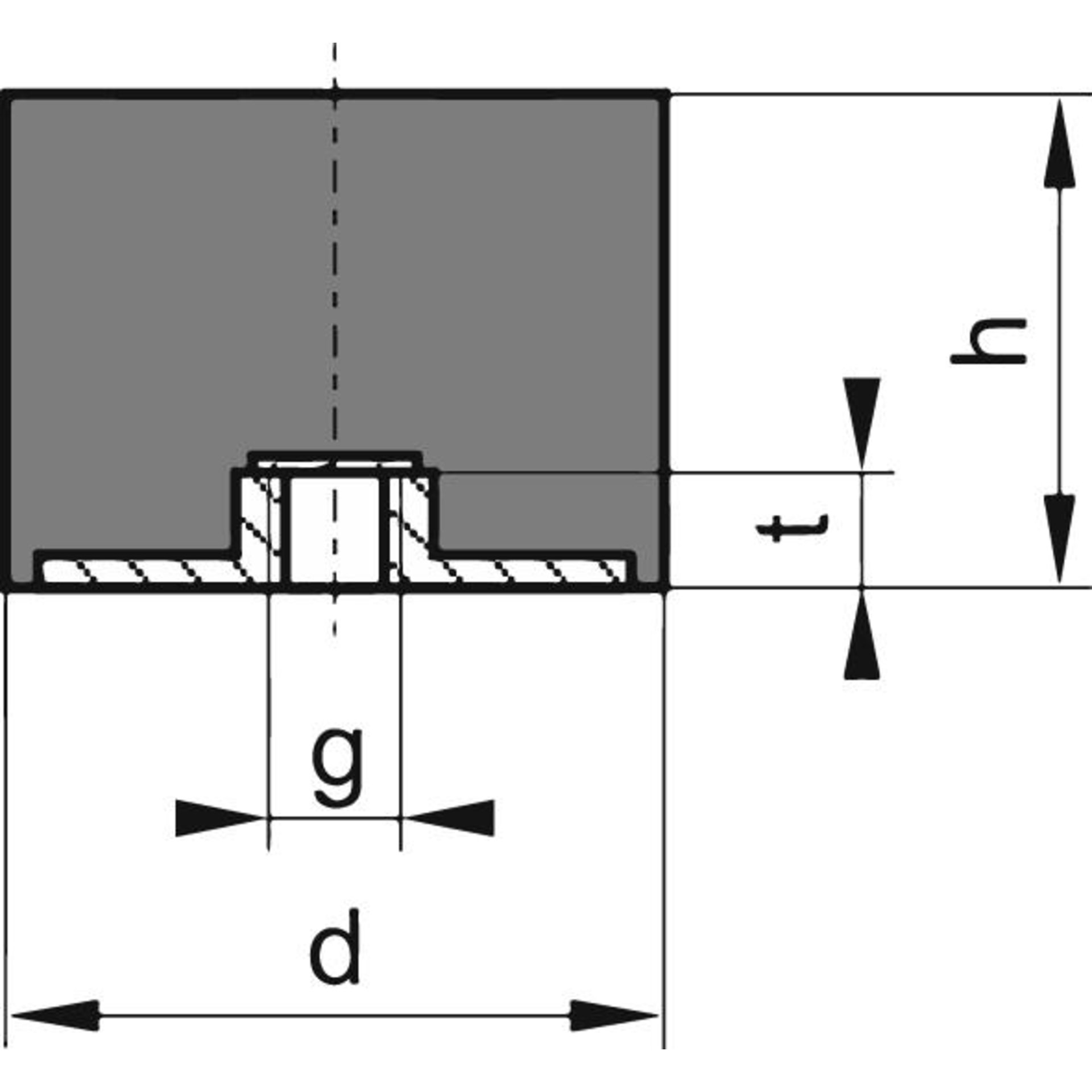

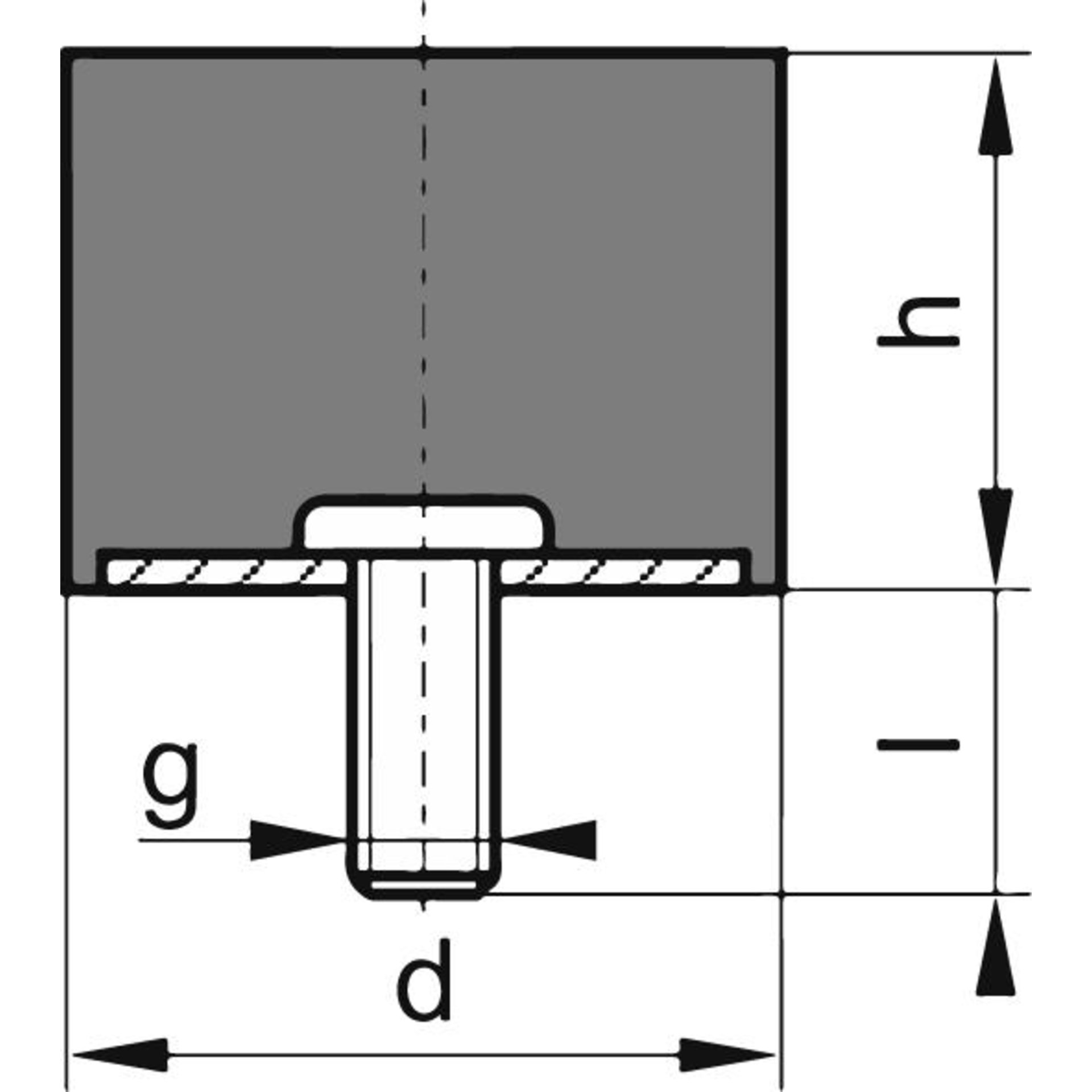

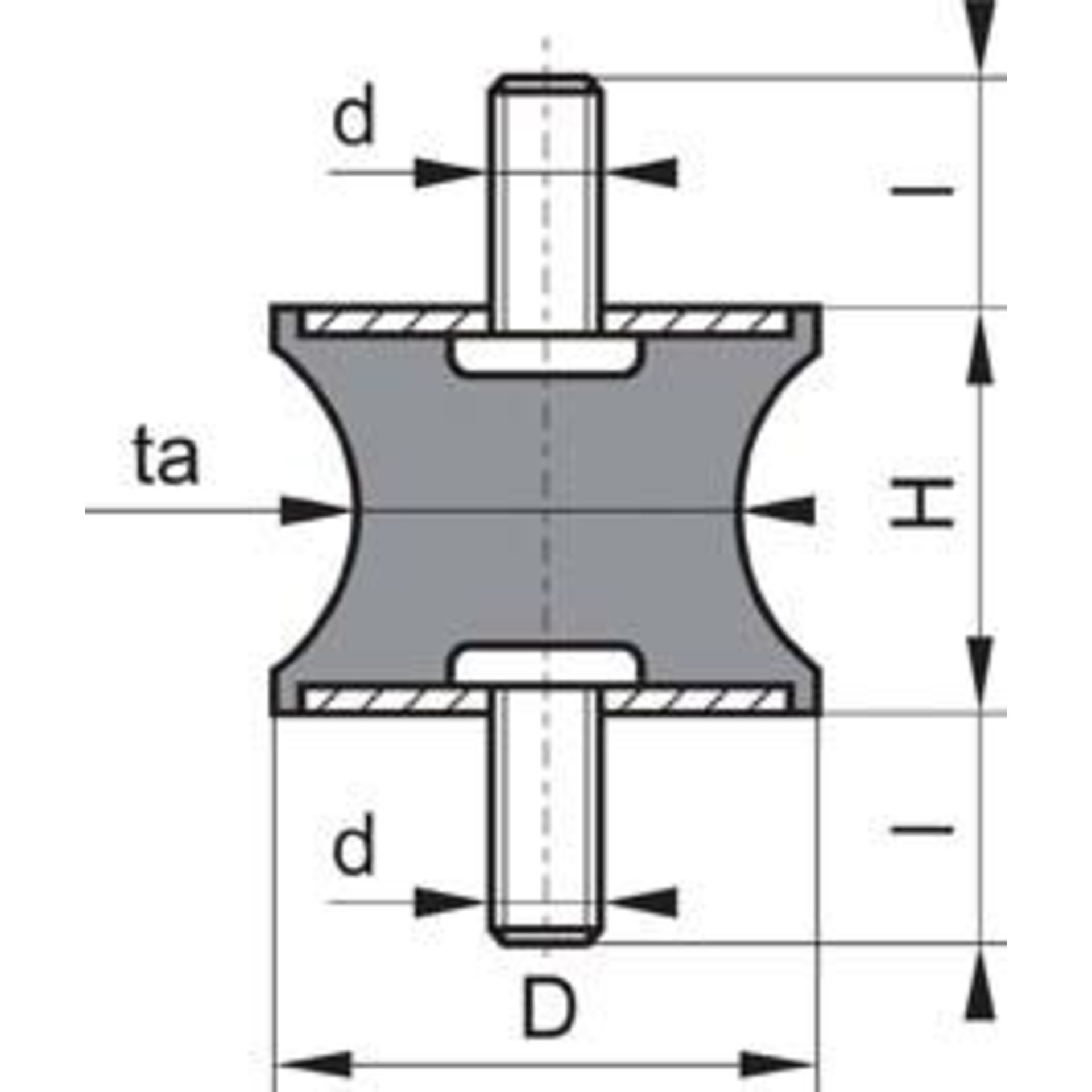

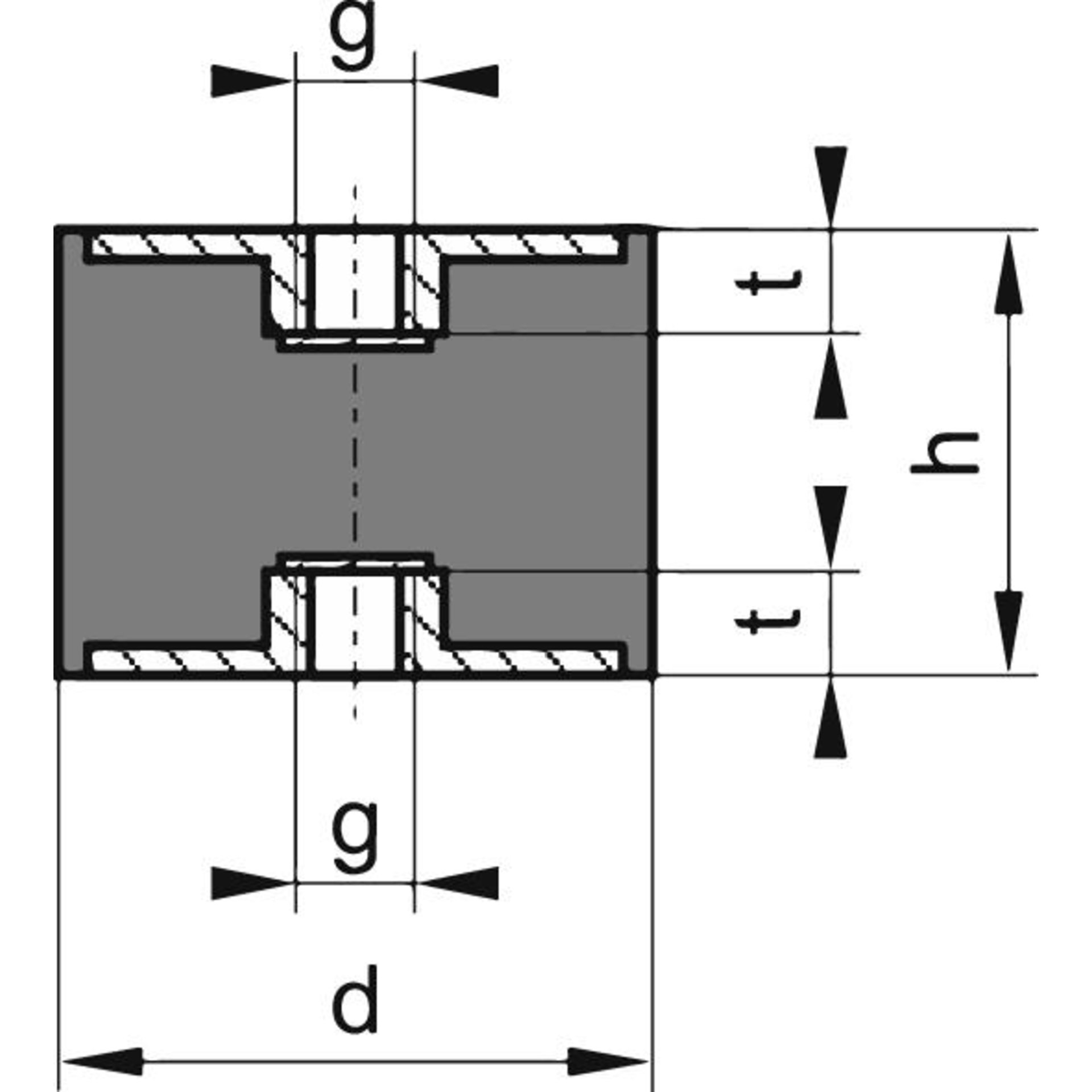

• Material Metalle: Stahl, verzinkt (Festigkeit: 5.6) • Material Gummi: Naturkautschuk/NR • Gummihärte: 57° ±5 Shore A
• Material Metalle: Stahl, verzinkt (Festigkeit: 5.6) • Material Gummi: Naturkautschuk/NR • Gummihärte: 57° ±5 Shore A
• Material Metalle: Stahl, verzinkt (Festigkeit: 5.6) • Material Gummi: Naturkautschuk/NR • Gummihärte: 57° ±5 Shore A

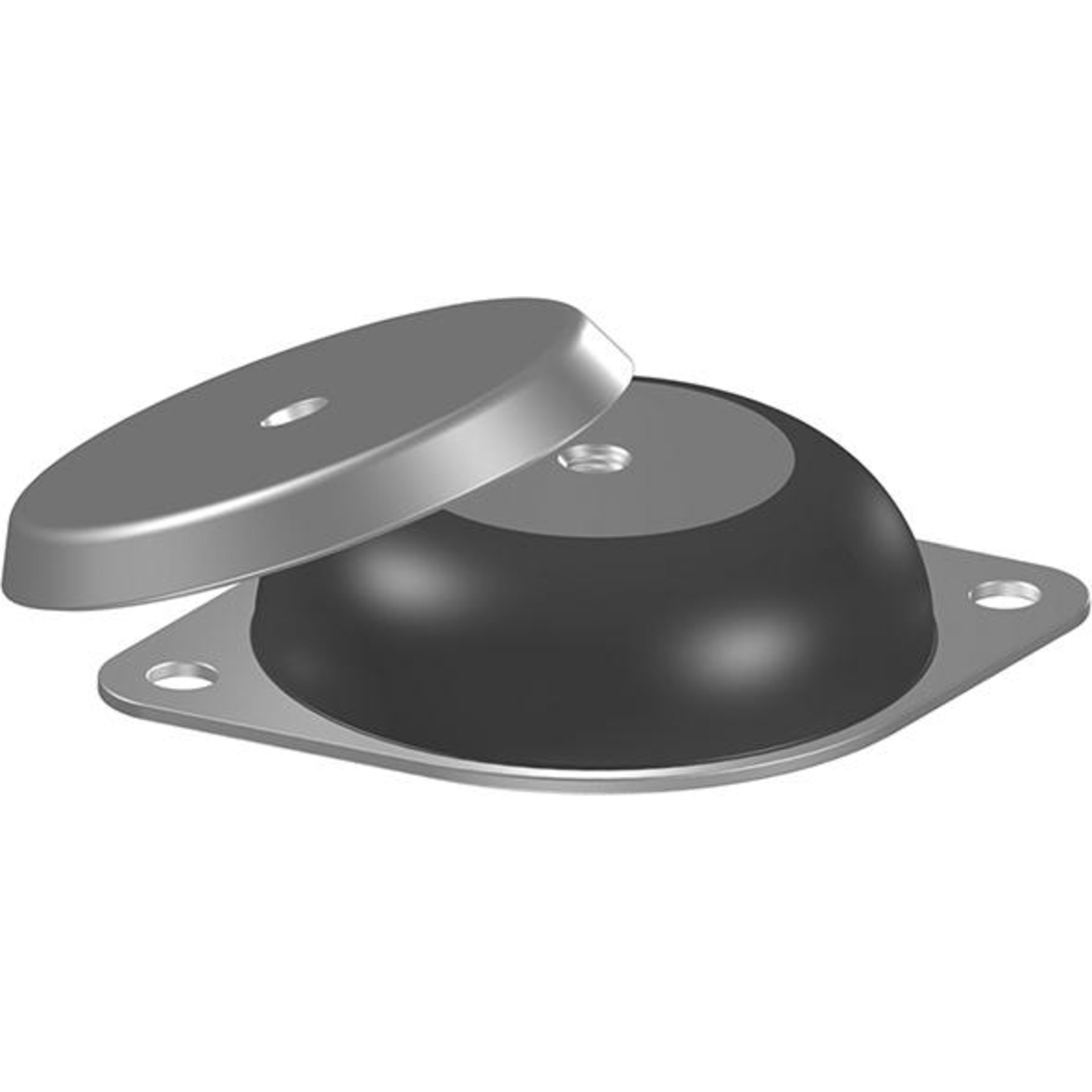

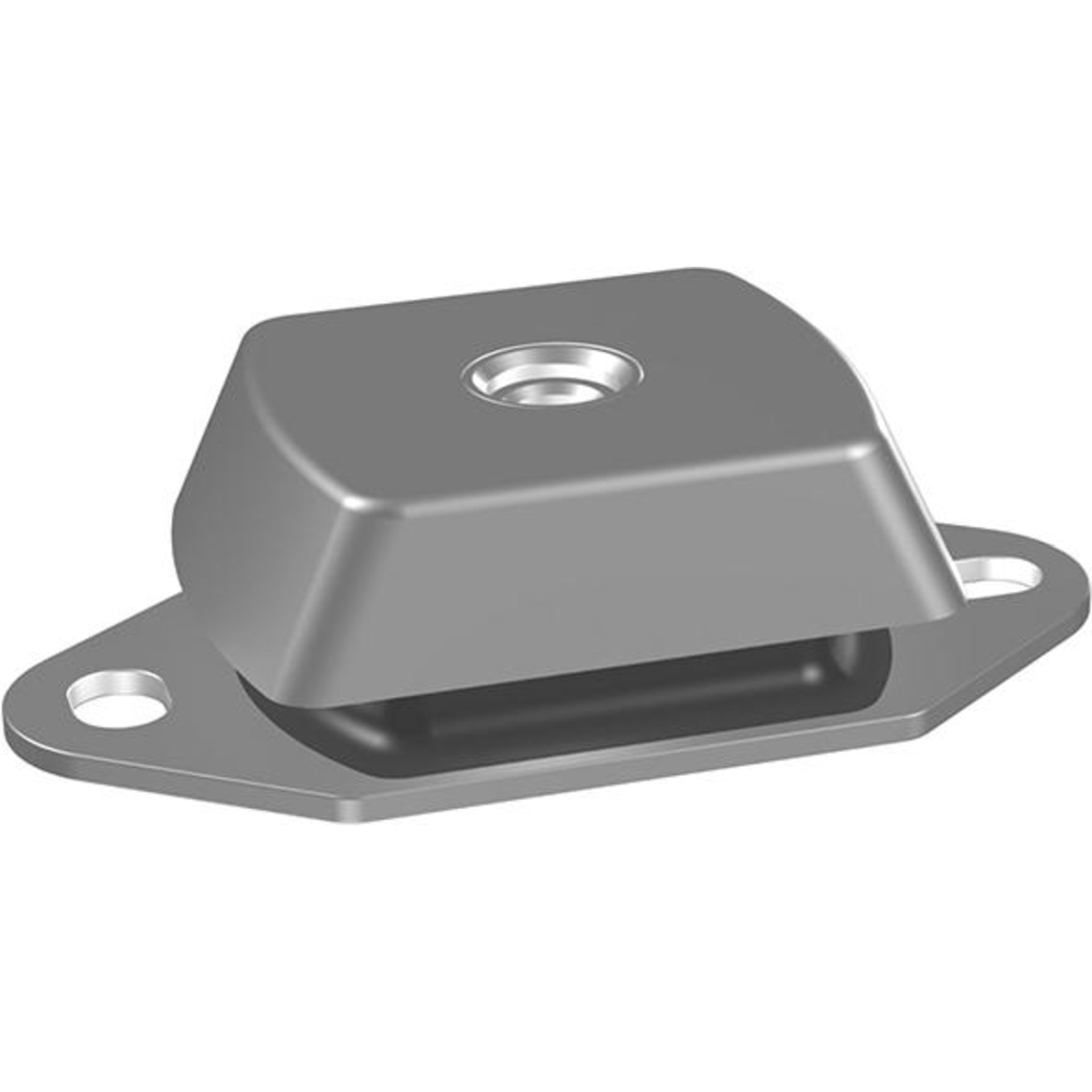

• Schwingungstechnische Elemente leisten einen wichtigen Beitrag zur Erhöhung der Lebensdauer von Maschinen und Aggregaten • Sie absorbieren Stöße und isolieren sowohl gegen periodische Eigenschwingungen, als auch gegen äußere Störkräfte • Material Metalle: Stahl, verzinkt (Festigkeit: 5.6) • Material Gummi: Naturkautschuk/NR • Gummihärte: 57° ±5 Shore A
• Schwingungstechnische Elemente leisten einen wichtigen Beitrag zur Erhöhung der Lebensdauer von Maschinen und Aggregaten • Sie absorbieren Stöße und isolieren sowohl gegen periodische Eigenschwingungen, als auch gegen äußere Störkräfte • Material Metalle: Stahl, verzinkt (Festigkeit: 5.6) • Material Gummi: Naturkautschuk/NR • Gummihärte: 57° ±5 Shore A
• Schwingungstechnische Elemente leisten einen wichtigen Beitrag zur Erhöhung der Lebensdauer von Maschinen und Aggregaten • Sie absorbieren Stöße und isolieren sowohl gegen periodische Eigenschwingungen, als auch gegen äußere Störkräfte • Material Metalle: Stahl, verzinkt (Festigkeit: 5.6) • Material Gummi: Naturkautschuk/NR • Gummihärte: 57° ±5 Shore A
• Schwingungstechnische Elemente leisten einen wichtigen Beitrag zur Erhöhung der Lebensdauer von Maschinen und Aggregaten • Sie absorbieren Stöße und isolieren sowohl gegen periodische Eigenschwingungen, als auch gegen äußere Störkräfte • Material Metalle: Stahl, verzinkt (Festigkeit: 5.6) • Material Gummi: Naturkautschuk/NR • Gummihärte: 57° ±5 Shore A
• Schwingungstechnische Elemente leisten einen wichtigen Beitrag zur Erhöhung der Lebensdauer von Maschinen und Aggregaten • Sie absorbieren Stöße und isolieren sowohl gegen periodische Eigenschwingungen, als auch gegen äußere Störkräfte • Material Metalle: Stahl, verzinkt (Festigkeit: 5.6) • Material Gummi: Naturkautschuk/NR • Gummihärte: 57° ±5 Shore A

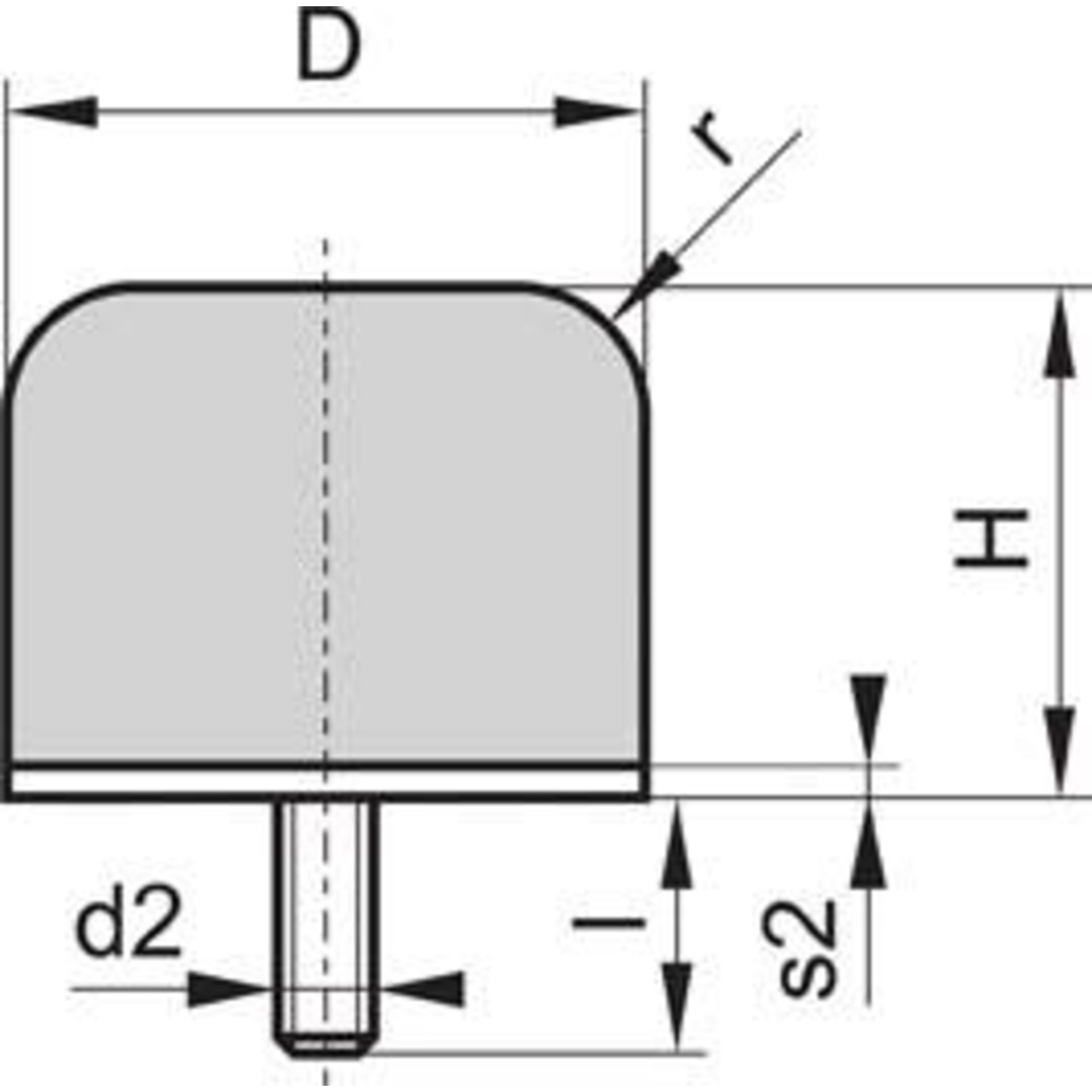

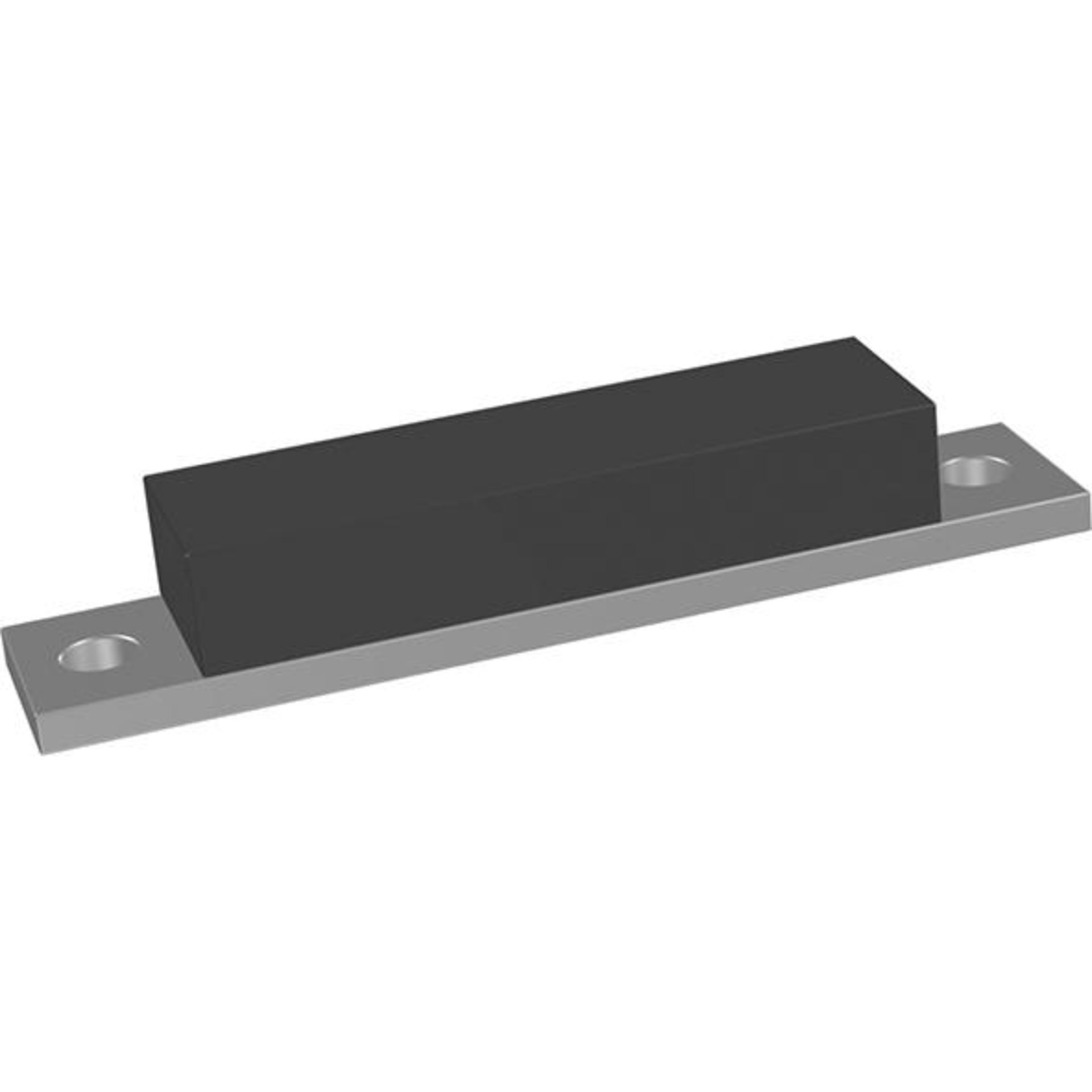

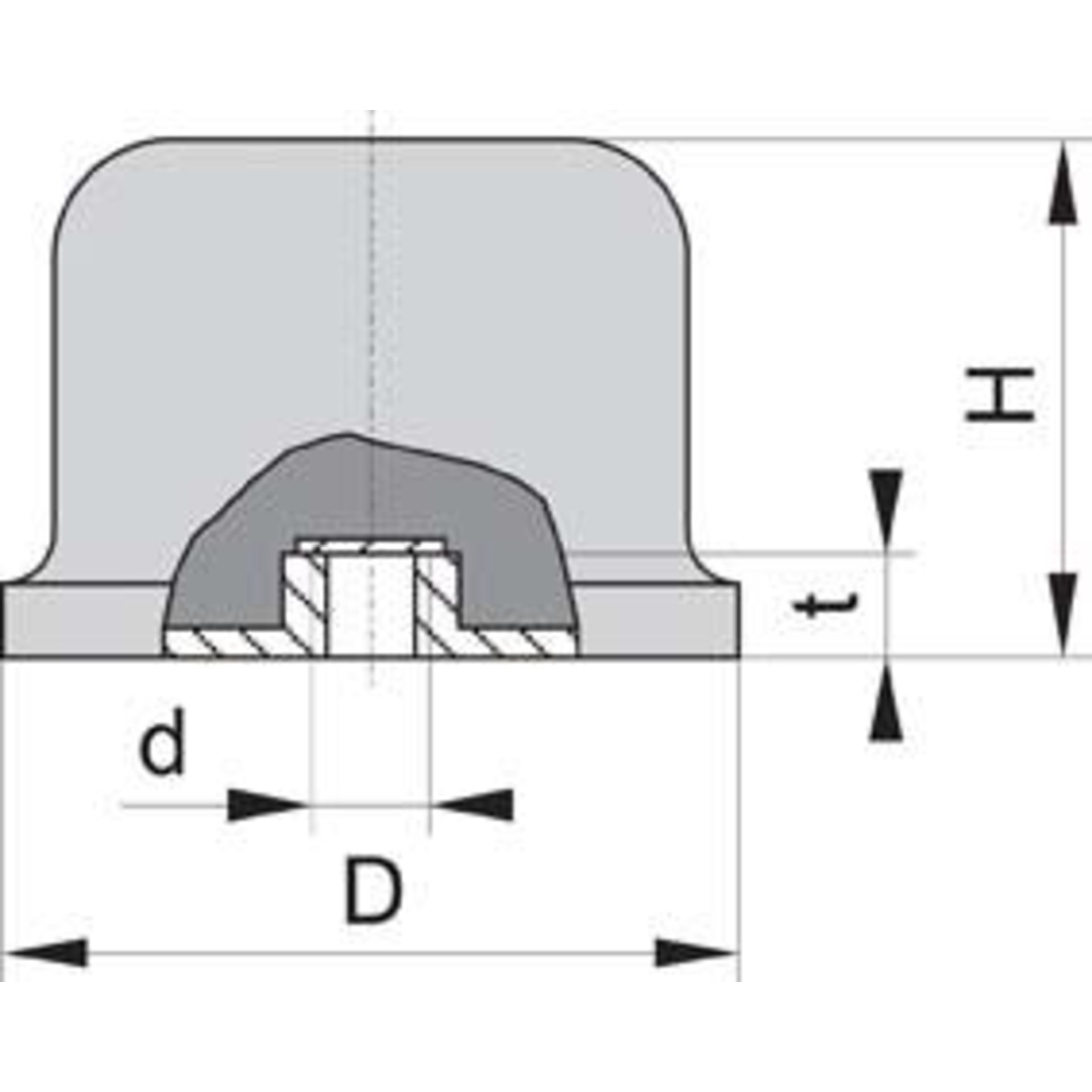

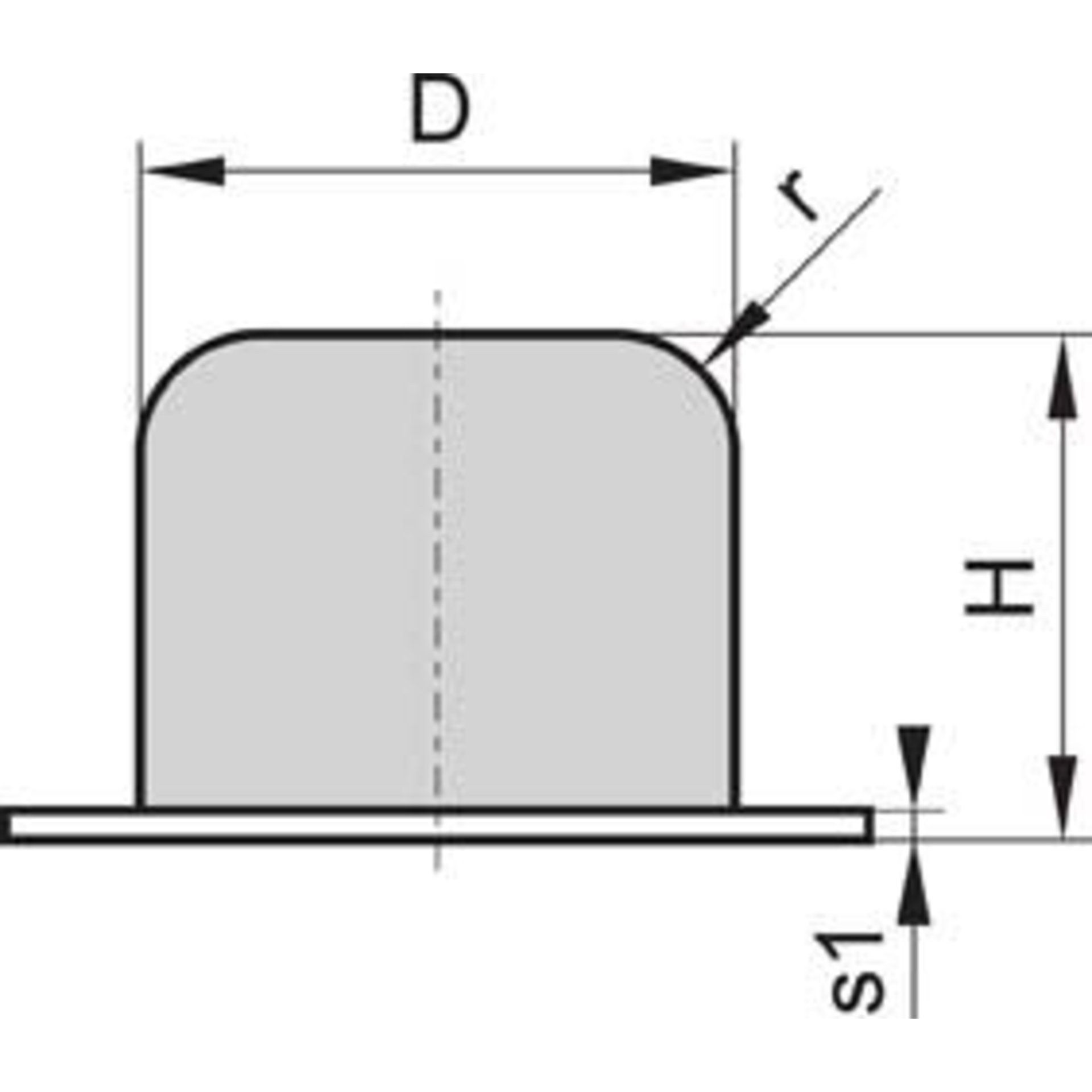

• Material Metalle: Stahl, schwarz lackiert • Material Gummi: Naturkautschuk/NR • Gummihärte: 57° ±5 Shore A • Als End- / Notanschlag absorbieren die Puffer einen Großteil der beim Aufprall wirksamen Energie • Sie wirken dämpfend und verhindern Schäden durch Aufprall oder Erschütterungen

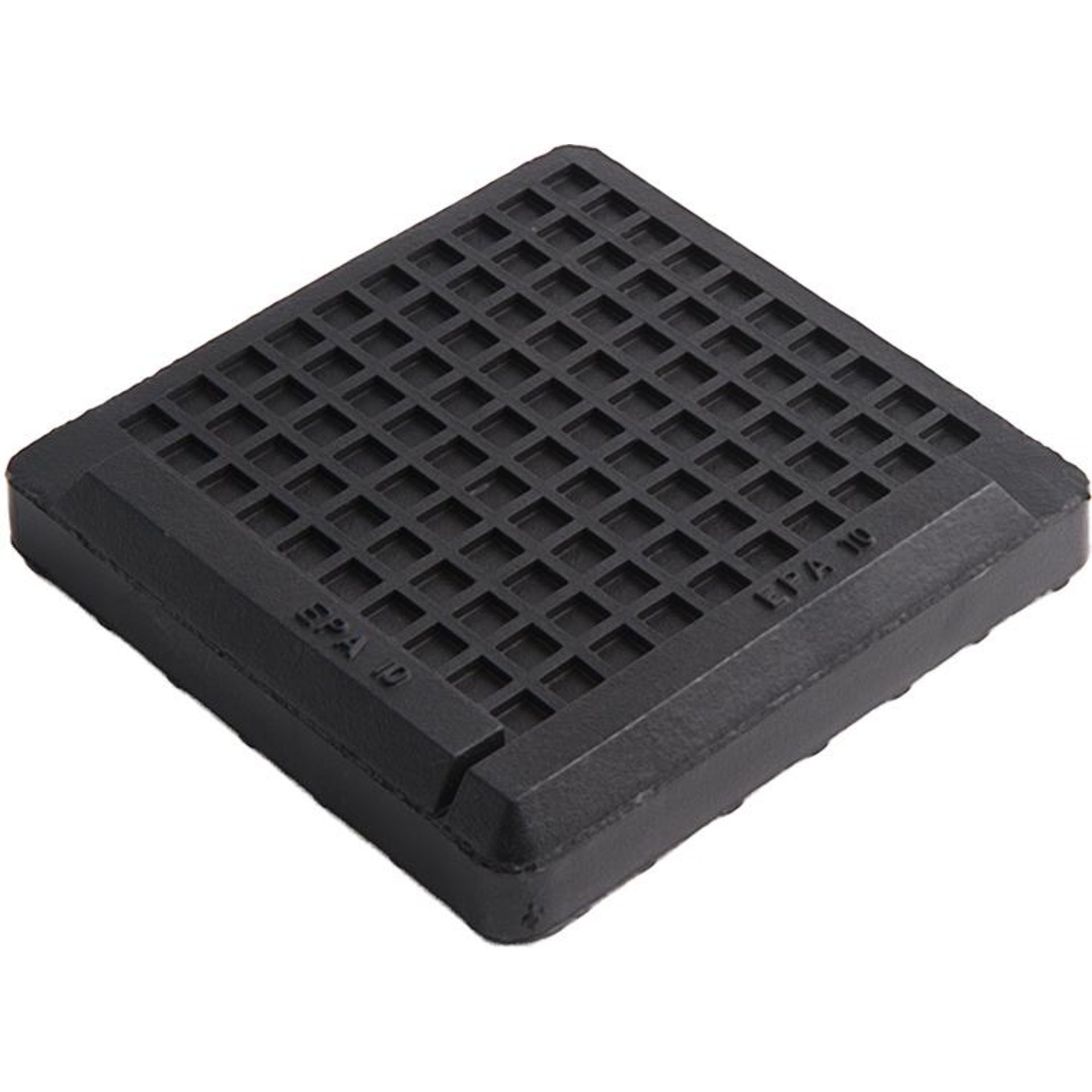

• Rutschfest, Körperschalldämmung • Positionierung mit Anschlagstegen • Verankerungsfreie, rutschfeste Aufstellung von Maschinen und Geräten ohne Befestigungsmöglichkeit • Öl- und alterungsbeständig • Material: NBR-Qualität mit hoher Elastizität • Belastungsbereich: 50 daN bis 1500 daN • Eigenfrequenz: > 15 Hz

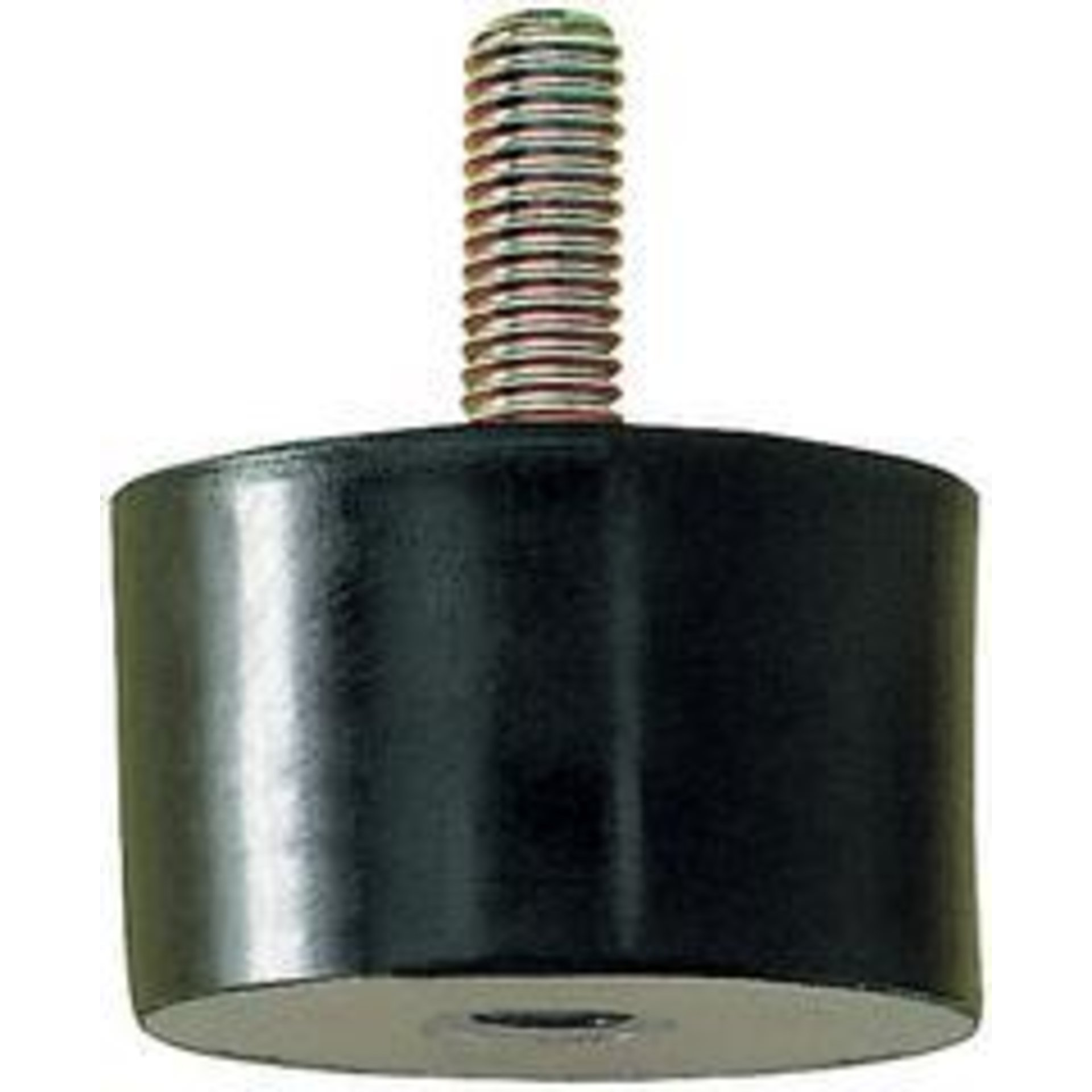

• Material Metalle: Stahl, verzinkt (Festigkeit: 5.6) • Material Gummi: Naturkautschuk/NR • Gummihärte: 70° ±5 Shore A
• Material Metalle: Stahl, verzinkt • Material Gummi: Naturkautschuk/NR • Gummihärte: 70° ±5 Shore A
• Dämpfungsplatte: Gummi NBR, ölbeständig • Gummihärte: 70 Shore A

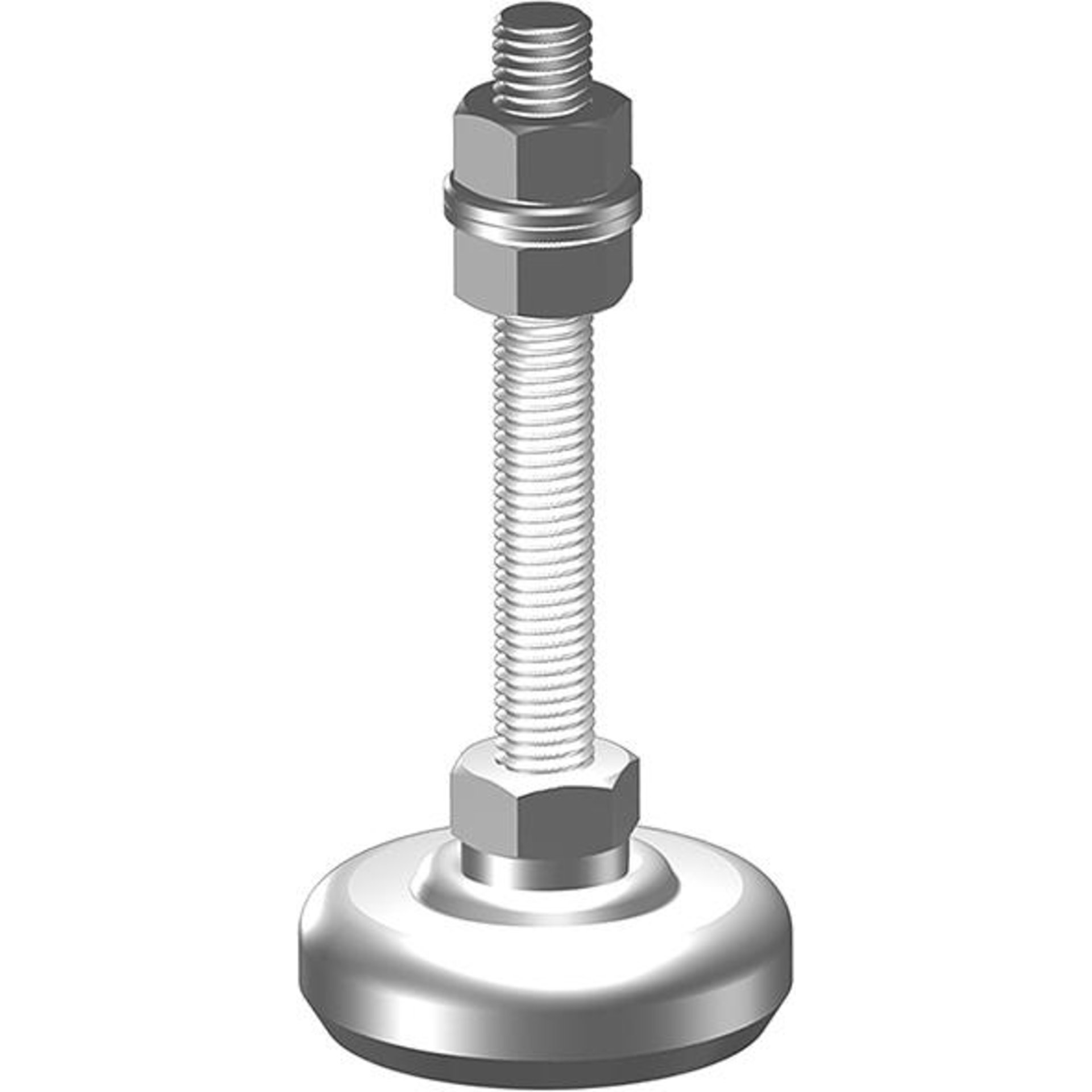

• Metallteile: Stahl, verzinkt • Gummiwerkstoff: NR • Gummihärte: 60 Shore A

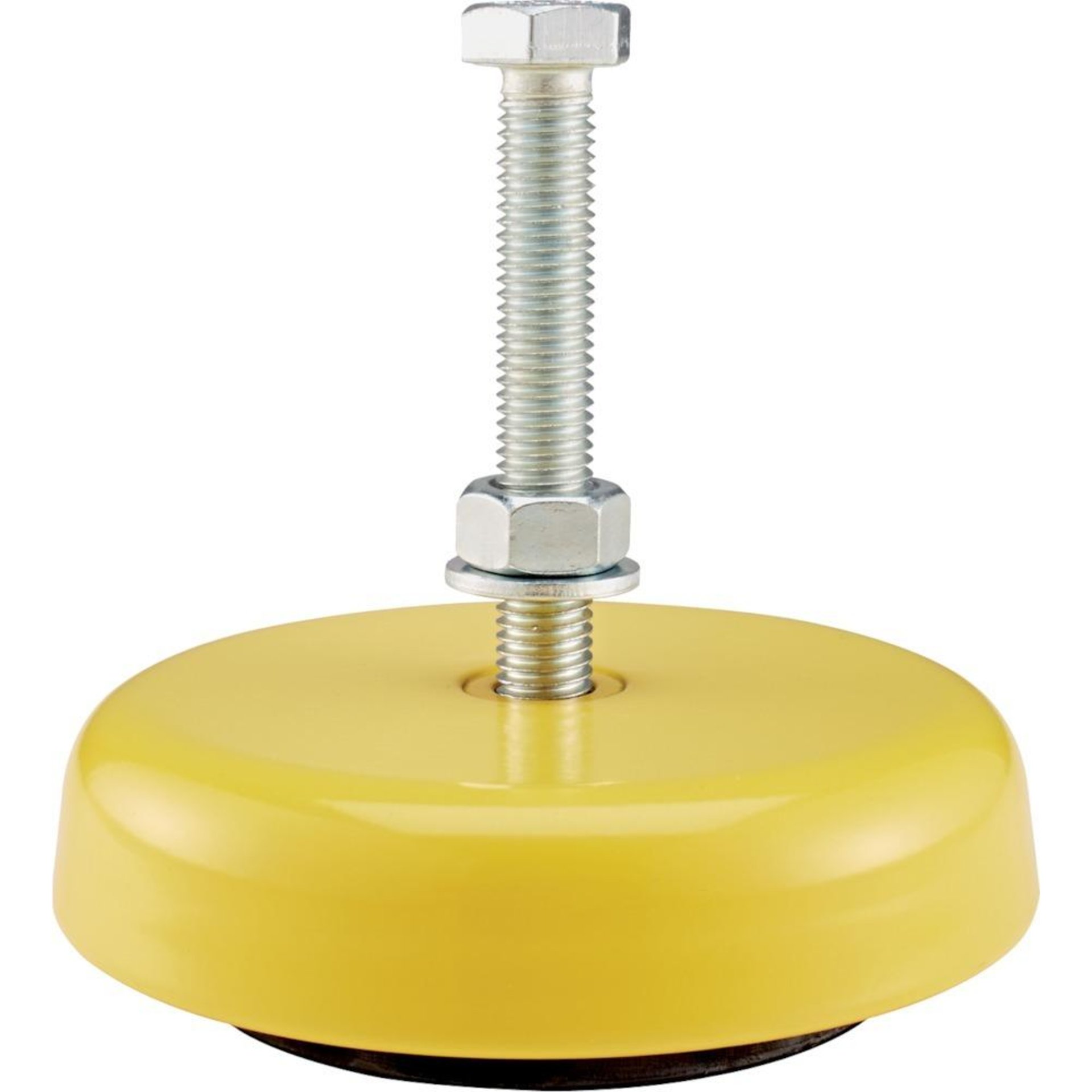

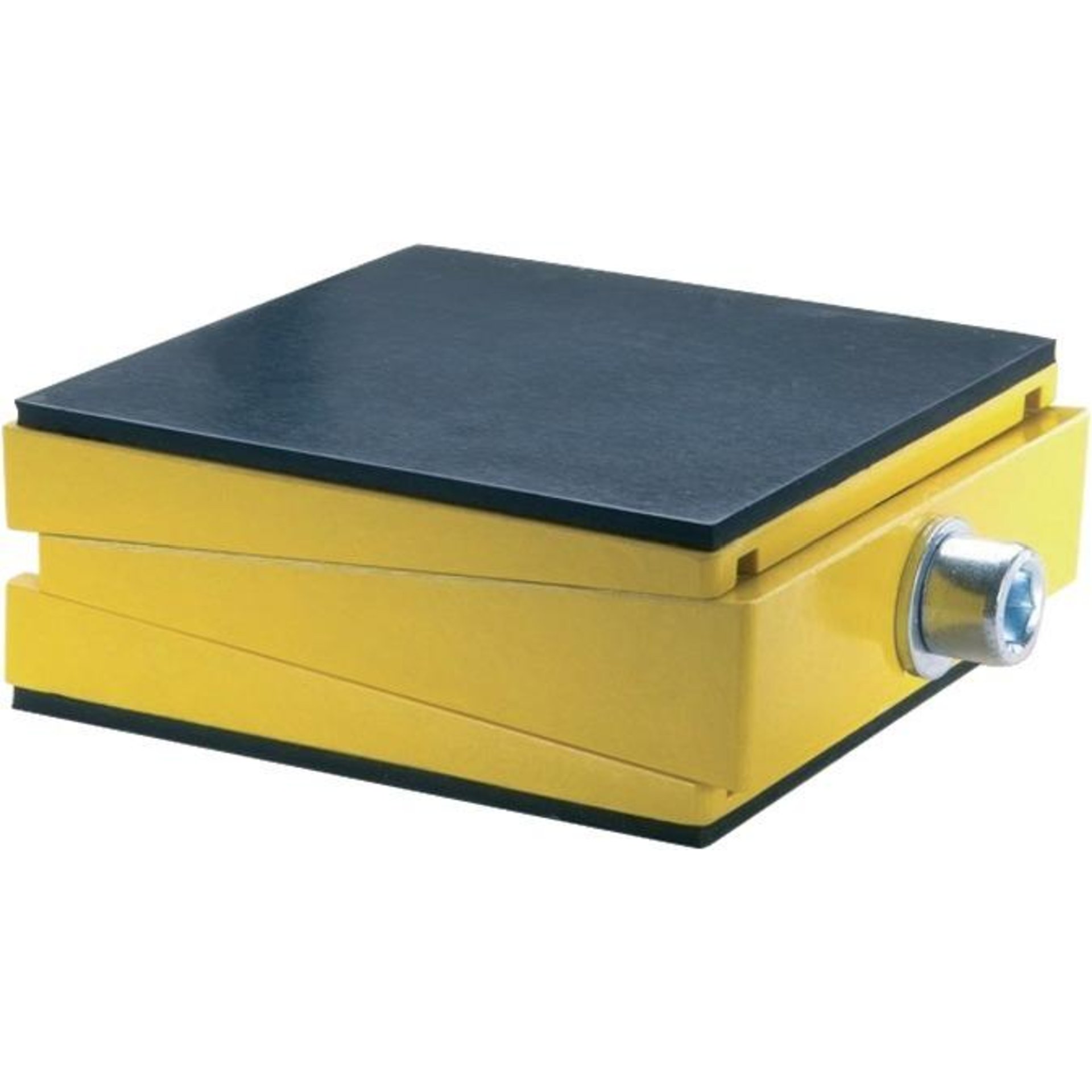

Level-Mount® Maschinenlagerung• Keilschuh • Seitliche Stellschraube mit Feingewinde • Rutschhemmender Belag oder Dämpfungsbelag • Verankerungsfreie Aufstellung • Positionierung/Niveaufixierung mit Dämpfungsbelag als Quellen-/Empfängerisolierung • Für Maschinen mit und ohne Befestigungsmöglichkeit, die eine besonders steife Aufstellung erfordern • Belag mit hoher Elastizität, öl- und alterungsbeständig • Nivellierschraube Qualität 8.8, verzinkt SW a/i 19/10, Nivellierung Nivellierbereich 9 mm • Material Elementkörper: Guss, Metalloberfläche gelb lackiert • Material Belag: Elastomer • Belagstärke: 5 mm, beidseitig • Belastungsbereich: ohne Belag 26,45 kN, mit Belag 14,50 kN • Eigenfrequenz (stat.): 15 Hz entsprechend dem DämpfungsbelagHersteller: EFFBE GmbH, Hanauer Landstr. 16, 63628 Bad Soden-Salmuenster, DE, +496056789638, info@effbe.com
