Haimer GmbH

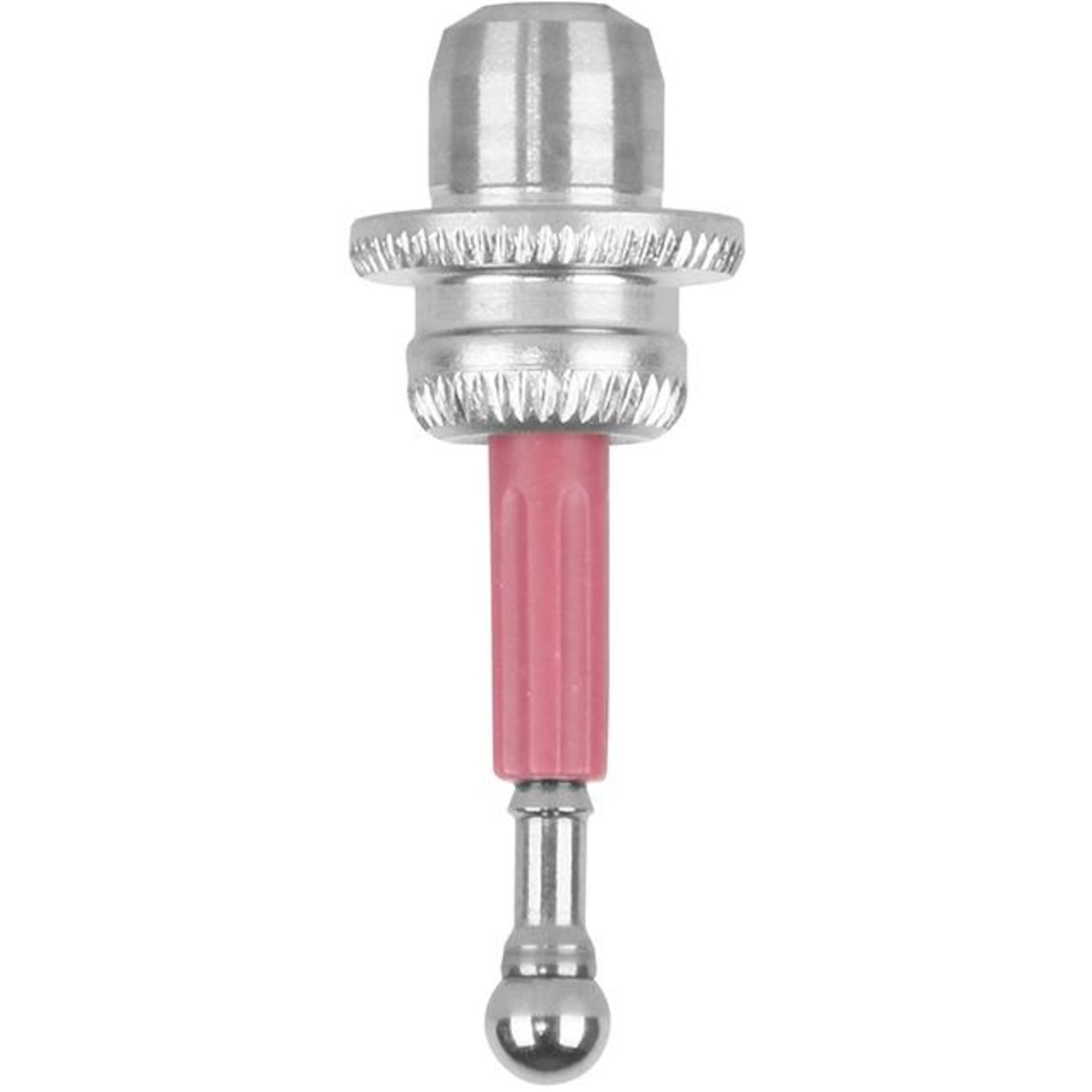

Ersatz-Tasteinsatz für 3D-Taster • Passend für Universal-3D-Taster und digitale 3D-Taster

Tasteinsatz für Präzisions-Zentriergerät Centro

Ersatz-Tasteinsatz für 3D-Taster • Passend für Universal-3D-Taster und digitale 3D-Taster

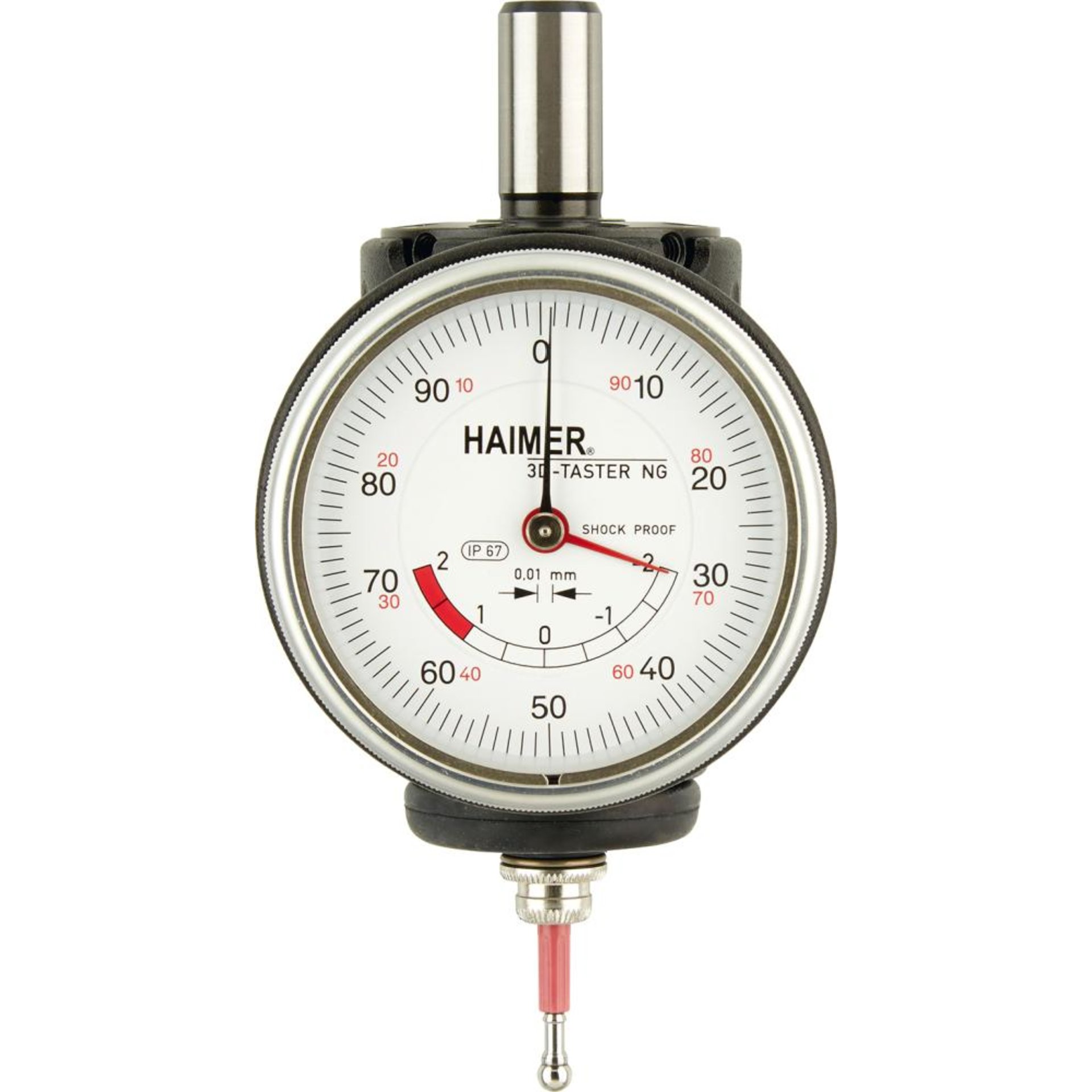

3D-Taster New Generation • Schutzart IP67 • Wechsel des Tasteinsatzes ohne Werkzeug und ohne Neukalibrierung • Für höchste Messgenauigkeit einzeln vermessen und abgestimmt • Zum Setzen von Werkstück-Nullpunkten, Längen- und Tiefenmessungen an Fräs- und Erodiermaschinen (isolierter Tasteinsatz) sowie zum Zentrieren und Ausmitteln von Bohrungen und Wellen • Zum Prüfen der Geradheit und Ebenheit von Flächen

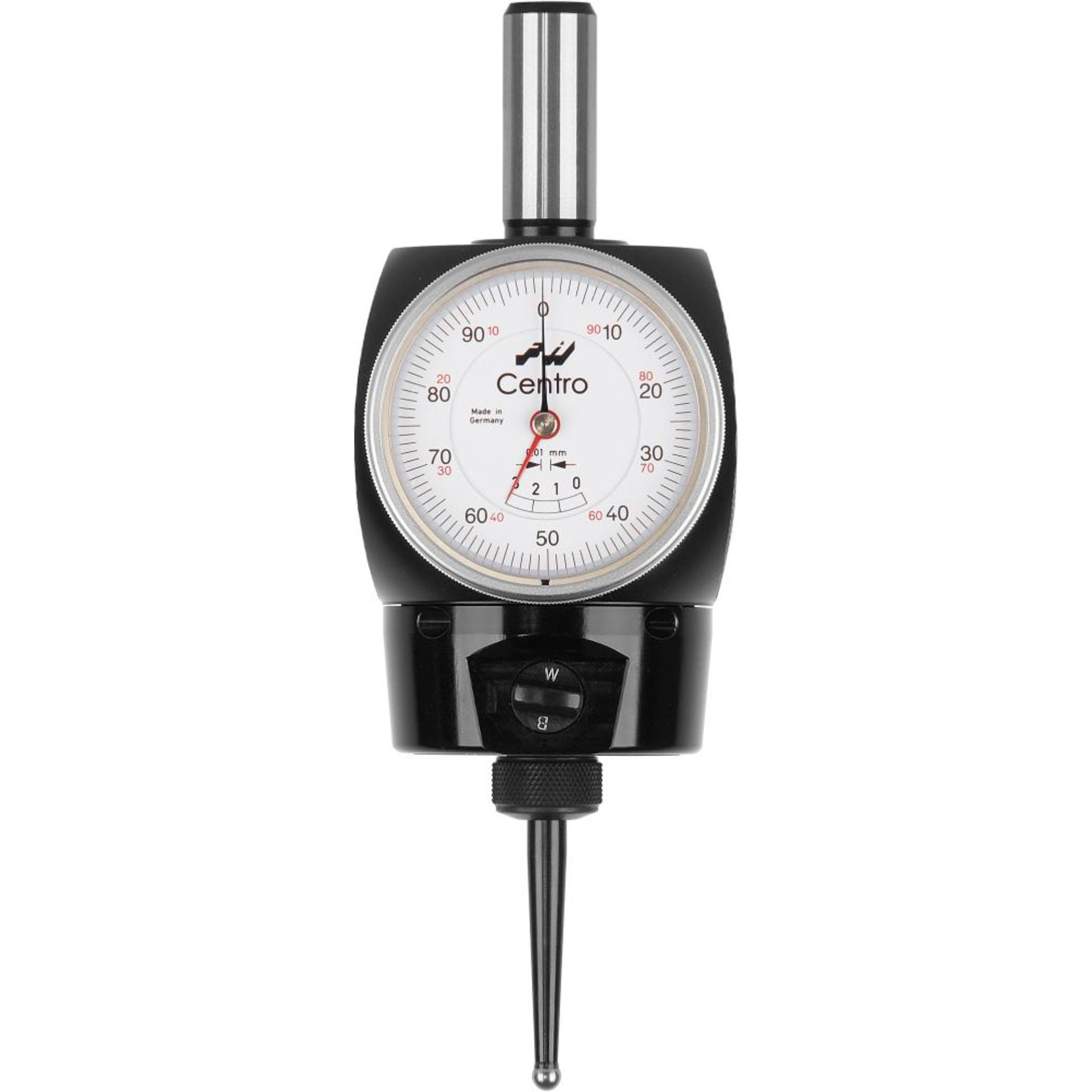

Präzisions-Zentriergerät Centro • Bei langsamer Drehzahl wird die Spindel in die Nähe der gesuchten Achse gebracht • Der Tasteinsatz gleitet entlang der Wand der Bohrung bzw. der Welle • Solange Spindel und gesuchte Achse nicht übereinstimmen, schlägt der Tasteinsatz während der Drehung aus und überträgt die Bewegung auf eine große Messuhr • Die Messuhr dreht sich nicht mit der Spindel und bleibt somit immer im Blickfeld des Bedieners • Eine Justierung ist nicht notwendig • Gehäuse-Ø 64 mm • Messuhr-Ø 60 mm • Länge ohne Einspannschaft 140 mm • Die Einspannung erfolgt über Schaft-Ø 16 mm • Rundlauffehler der Spindel und der Einspannung werden ausgeglichen • Zum Ausmitteln von Bohrungen und Wellen zentrisch zur Arbeitsspindel Lieferung: Im Karton, inklusive geradem Tasteinsatz Ø 5 mm.

Tasteinsatz für Präzisions-Zentriergerät Centro

Universal-3D-Taster, IP67 • Schutzart IP67 • Wechsel des Tasteinsatzes ohne Werkzeug und ohne Neukalibrierung • Anfahrrichtung beliebig (X-, Y-, Z-Achse) • Sicherheit durch vergrößerten Überfahrweg, bewährte Soll-Bruchstelle im Tasteinsatz • Zum Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und Erodiermaschinen sowie zum Zentrieren und Ausmitteln von Bohrungen und Wellen Lieferung: Mit kurzem Tasteinsatz Ø 4 mm.

Universal-3D-Taster, IP67 • Schutzart IP67 • Wechsel des Tasteinsatzes ohne Werkzeug und ohne Neukalibrierung • Anfahrrichtung beliebig (X-, Y-, Z-Achse) • Sicherheit durch vergrößerten Überfahrweg, bewährte Soll-Bruchstelle im Tasteinsatz • Zum Setzen von Werkstück-Nullpunkten und Längenmessungen an Fräs- und Erodiermaschinen sowie zum Zentrieren und Ausmitteln von Bohrungen und Wellen Lieferung: Mit kurzem Tasteinsatz Ø 4 mm.

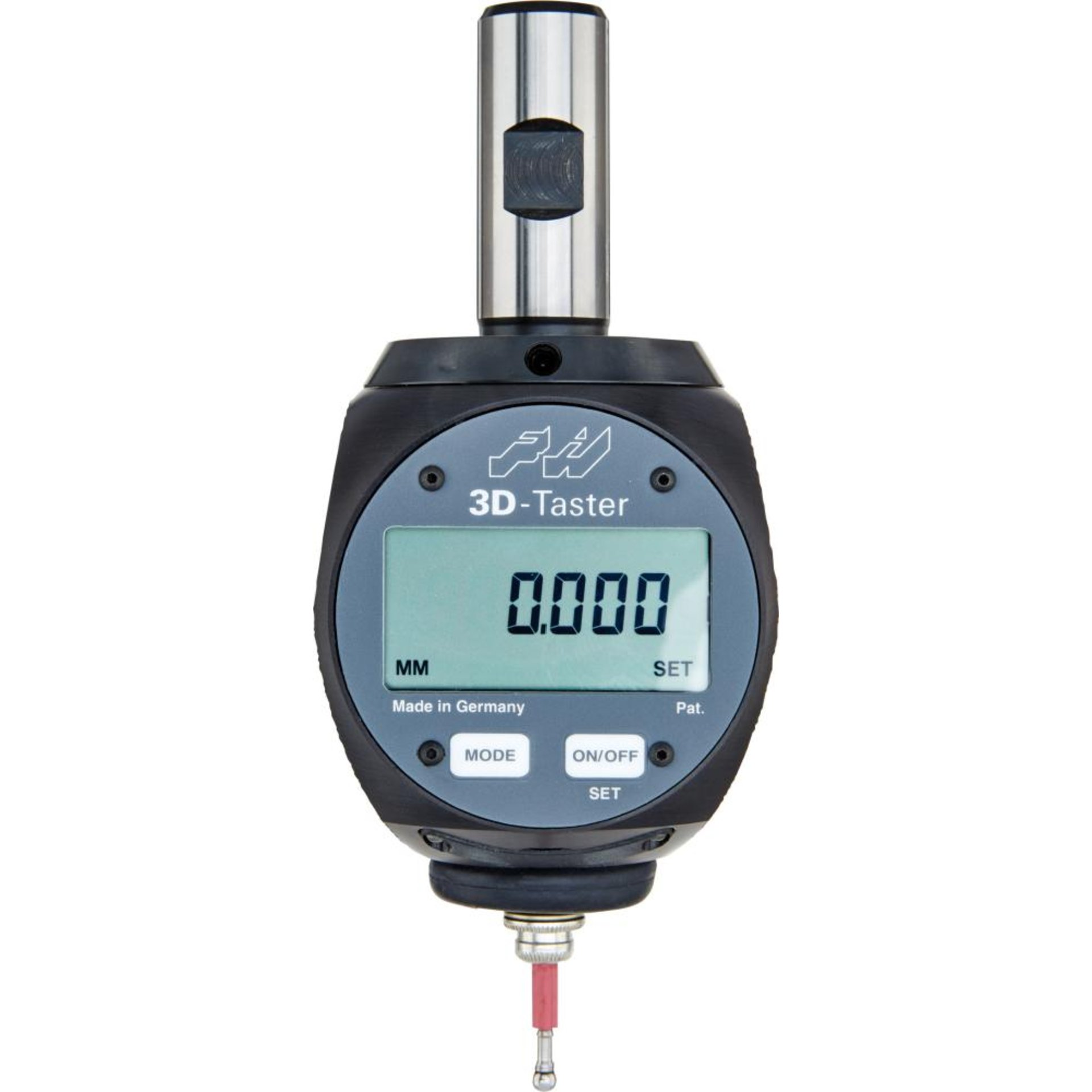

Digitaler 3D-Taster • Zum Antasten von Werkstücken auf Fräs- und Erodiermaschinen (isolierter Tasteinsatz) • Zur schnellen und sicheren positionierung der Spindel bzw. des Senkkopfes • Anfahrvorgang kann auf Digitaluhr genau verfolgt werden • Ohne Rechnung kann dass Messsystem der Maschine genullt werden, da die Spindelachse direkt an der angetasteten Kante steht • Anzeige mit großen Ziffern • Schutzart IP64 Lieferung: Mit kurzem Tasteinsatz Ø 4 mm.
